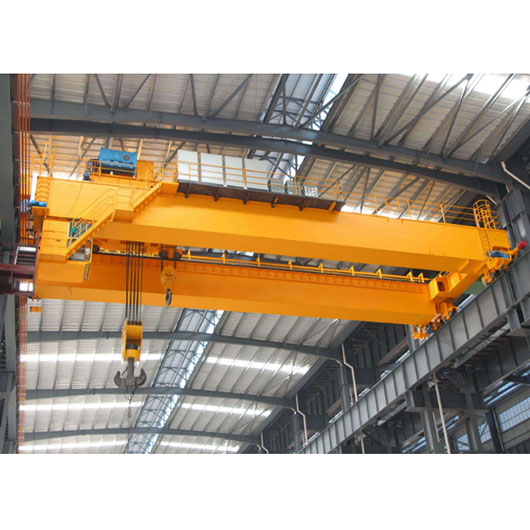

橋式起重機作為生產(chǎn)加工企業(yè)的必要設備，得到了廣泛的應用。作為一種機械設備，它將不可避免地遇到故障。了解橋式起重機車輛和汽車運行機構的線路特性有利于我們檢查起重機的故障。接下來，我們將詳細解釋：

橋式起重機車輛運行機構的電路由凸輪控制器控制，轉子不對稱電阻，一相開路，滑動檔。

(1)線路特點:大車運行機構電氣線路具有以下特點:

①開環(huán)控制可逆對稱電路。

②凸輪控制器檔位6-0-6，17個回路。

③可獲得0.35m、0.5m、0.75m、0.75m的正向、反向齒輪啟動扭矩值，調整轉子電阻抽頭。

④啟動電阻等級為三相不對稱電阻，三相共4段5級。手動切除前后啟動電阻。第六檔轉子電阻不切除，兩段并聯(lián)。齒輪和第三檔齒輪，第四檔加速齒輪，第六檔高速運行齒輪。

⑤適用于雙電機驅動平移機構，公共定子線，兩組轉子觸點。

(2)橋式起重機小車運行機構電路特點:

①可逆對稱電路。

②凸輪控制器控制，檔位5-0-5。

③調整轉子電阻插頭，可獲得0.35m、0.5m和0.7m。

④啟動電阻級為三相不對稱，共4級5段。

⑤檔為起動檔，第三檔為加速檔，第五檔為高速檔。
